支持全高或半高尺寸
PTP支持電口或光口模式
具備高精度守時能力
中斷頻率1-1000Hz可配置
支持SNMP協議和WEB監控
驅動支持windows，linux，QNX、rtLinux等常用操作系統
產品特性 | 規格名稱 | 指標參數 | 備注 |
STW-PCIe系列型號產品特性 | |||

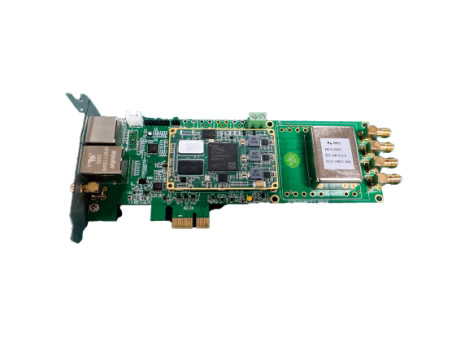

北斗授時板卡 | 國產化 | 非全國產化設計 | 產品規格書下載： |
北斗授時板卡（全國產化） | 國產化 | 100%全國產化設計 | 產品規格書下載： |
STW-PCIe系列產品通用特性 | |||
電源電壓 | 供電電壓 | DC12V±10% | |
功耗 | ≤15W | ||
連接器 | PCIe金手指 | ||
北斗衛星接收 | 路數 | 1路 | |
接收頻點 | 北斗 B1、B3 | ||
連接器 | SMA | ||
1PPS輸出 | 輸出路數 | 1路 | 50Ω阻抗 |
幅度 | ≥2VPP | ||
脈寬 | 100ms | ||
上升/下降沿 | ≤1ns | ||
授時精度 | ≤20ns（RMS） | ||
連接器 | SMA | ||
B(DC)碼/1PPS+TOD輸出 | 路數 | 1路 | |
電平 | RS422 | ||
授時精度 | ≤50ns（RMS） | ||
連接器 | RJ45 | ||
NTP、PTP授時輸出 | 路數 | 1路 | |
協議支持 | NTPv2/v3/v4、1588v2 | ||
NTP授時精度 | ≤100us | 直連測試 | |
PTP授時精度 | ≤100ns | 直連測試 | |
連接器 | RJ45 | ||
溫度要求 | 工作溫度 | -20℃→+50℃ | |
儲存溫度 | -55℃→+85℃ | ||
外觀 | 尺寸 | 半高PCIe板卡(寬*高*厚：168*69*18mm) | |
