支持標準/實時共視技術
可通過北斗(B1/B3)、GPS衛星進行共視
可接收外部10MHZ、1PPS+TOD信號實現遠程測量或時間傳遞
可選擇銣鐘或晶振作為時鐘源，并輸出時頻信號
可采用RD短報文、4/5G無線通信、以太網等通信方式建立共視鏈路
可生成RINEX、GGTTS協議比對標準數據文件，通過FTP訪問獲取
共視比對精度：零基線<1ns;長基線<3ns
產品特性 | 規格名稱 | 指標參數 | 備注 | |
產品規格書下載：GNSS衛星共視設備STW-CVJ1-R.pdf | ||||
電源電壓 | 供電電壓 | AC220V±10% | ||
功耗 | ≤80W | |||
連接器 | 國標品字插座 | |||
北斗衛星接收 | 路數 | 1路 | ||
接收頻點 | 北斗 B1、B2、B3 GPS L1、L2 | |||
連接器 | TNC/BNC | |||
外10MHz輸入 | 路數 | 1路 | 可用于外部10MHz測量 | |
幅度 | 7±3dBm | |||
連接器 | BNC | |||
外1PPS輸入
| 路數 | 1路 | 可用于外部1PPS測量 | |
上升沿 | ≤10ns | |||
幅度 | 2.5-5V | |||
連接器 | BNC | |||
衛星共視精度 | 零基線：≤2ns（RMS） 長基線：≤5ns（RMS） | |||
NTP、PTP授時 | 路數 | 4路 | ||
協議 | NTPv2\v3\v4、1588v2、共視數據 | |||
NTP授時精度 | 100us | |||
PTP授時精度 | 100ns（支持1588v2各種配置協議） | |||
連接器 | RJ45 | |||
1PPS輸出 | 輸出路數 | 4路 | 50Ω阻抗 | |
幅度 | ≥2VPP | |||
脈寬 | 100ms | |||
上升/下降沿 | ≤1ns | |||
授時精度 | ≤10ns（RMS） | |||
連接器 | SMA | |||
10M射頻輸出 | 輸出路數 | 2路 | ||
功率 | ≥8dBm | |||
諧波抑制 | ≥30dBc | |||
雜散抑制 | ≥70dBc | |||
相位噪聲 | @1Hz | ≤-100dBc/Hz | ||
@10Hz | ≤-130dBc/Hz | |||
@100Hz | ≤-145dBc/Hz | |||
@1KHz | ≤-150dBc/Hz | |||
@10KHz | ≤-155dBc/Hz | |||
頻率穩定度 | 1s | ≤5E-12 | ||
10s | ≤5E-12 | |||
100s | ≤1E-12 | |||
頻率復現性 | ≤±5E-11 | |||
馴服準確度 | ≤5E-12(馴服24H后24H平均) | |||
連接器 | BNC | |||
B(DC)碼輸出 | 路數 | 2路 | 1-正 2-負 3-地 | |
電平 | RS422 | |||
授時精度 | ≤50ns（RMS） | |||
連接器 | GX12-3 | |||
時碼、定位數據輸出 | 路數 | 2路 | ||
通訊電平 | RS422/RS232 | |||
輸出信息 | 默認NMEA：GGA、ZDA | |||
連接器 | DB9母 | |||
溫度要求 | 工作溫度 | -20℃→+50℃ | ||
儲存溫度 | -55℃→+85℃ | |||

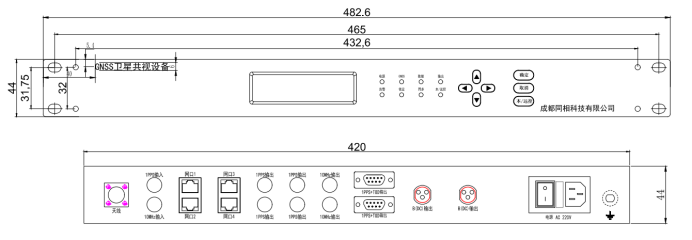

外觀 | 尺寸 | 19英1U寸機箱 (寬*高*深：420*44*420mm) | ||
