支持干擾信號和欺騙信號檢測，并輸出告警信息
可接收多種時間參考，并且具備對時間參考測量和監測能力
具有液晶時間顯示（年/月/日/天/時/分/秒）和參數配置功能
內置高性能頻率源（銣鐘或晶振），具備自動頻率校準功能
可選擇 輸出多種時碼、脈沖、頻率等信號

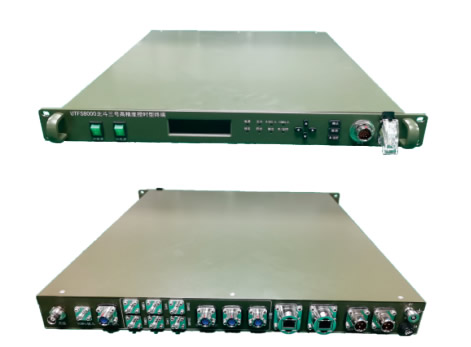

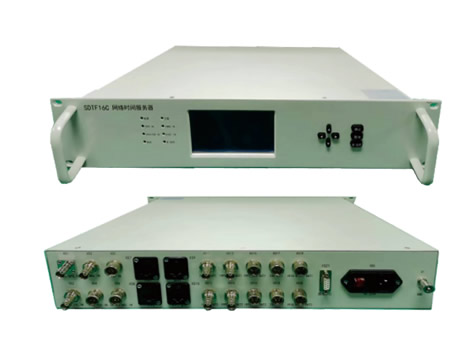

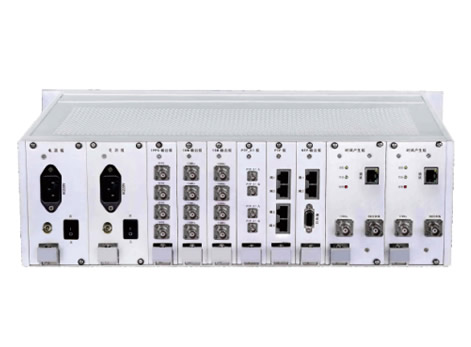

適應用戶需求，提供多種形態產品1U/2U/3U
具有故障告警提示功能，并可通過串口/網絡對設備狀態監控
產品特性 | 規格名稱 | 指標參數 | 備注 | |
產品規格書下載：STW-TDJ1-018北斗高精度時頻終端 | ||||
電源電壓 | 供電電壓 | AC220V±10% | ||
功耗 | ≤80W | |||
連接器 | 國標品字插座 | |||
北斗衛星接收 | 路數 | 1路 | ||
接收頻點 | 北斗 B1、B3 | |||
連接器 | TNC/BNC | |||
1PPS輸出 | 輸出路數 | 6路 | 50Ω阻抗 | |
幅度 | ≥2VPP | |||
脈寬 | 100ms | |||
上升/下降沿 | ≤1ns | |||
授時精度 | ≤10ns（RMS） | |||
連接器 | SMA | |||
10M射頻輸出 | 輸出路數 | 8路 | ||
功率 | ≥8dBm | |||
諧波抑制 | ≥40dBc | |||
雜散抑制 | ≥80dBc | |||
相位噪聲 | @1Hz | ≤-100dBc/Hz | ||
@10Hz | ≤-130dBc/Hz | |||
@100Hz | ≤-145dBc/Hz | |||
@1KHz | ≤-150dBc/Hz | |||
@10KHz | ≤-155dBc/Hz | |||
頻率穩定度 | 1s | ≤5E-12 | ||
10s | ≤4E-12 | |||
100s | ≤3E-12 | |||
頻率復現性 | ≤±5E-11 | |||
馴服準確度 | ≤5E-12(馴服24H后24H平均) | |||
連接器 | SMA | |||
B(DC)碼輸出 | 路數 | 4路 | 1-正 2-負 3-地 | |
電平 | RS422 | |||
授時精度 | ≤50ns（RMS） | |||
連接器 | DB9母 | |||
NTP授時輸出 | 路數 | 1路 | ||
協議支持 | SNTP、NTPv2、NTPv3、NTPv4 | |||
授時精度 | ≤100us | 直連測試 | ||
連接器 | RJ45 | |||
時碼、定位數據輸出 | 通訊電平 | RS-232 波特率：115200 | ||
引腳定義 | 2:TX 3:RX 5:GND | 其余引腳NC | ||
輸出信息 | 默認NMEA：GGA、ZDA | |||
連接器 | DB9母 | |||
溫度要求 | 工作溫度 | -20℃→+50℃ | ||
儲存溫度 | -55℃→+85℃ | |||
外觀 | 尺寸 | 19英1U寸機箱 (寬*高*深：420*44*450mm) | ||
