輸入 2路 PPS 信號，分配后輸出 16 路
寬頻工作范圍，支持 1Hz~20MHz，支持B(DC)直流碼分配

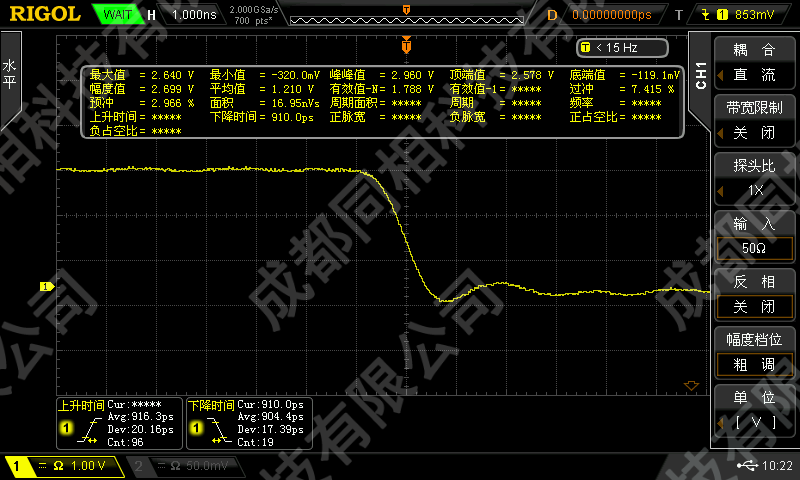

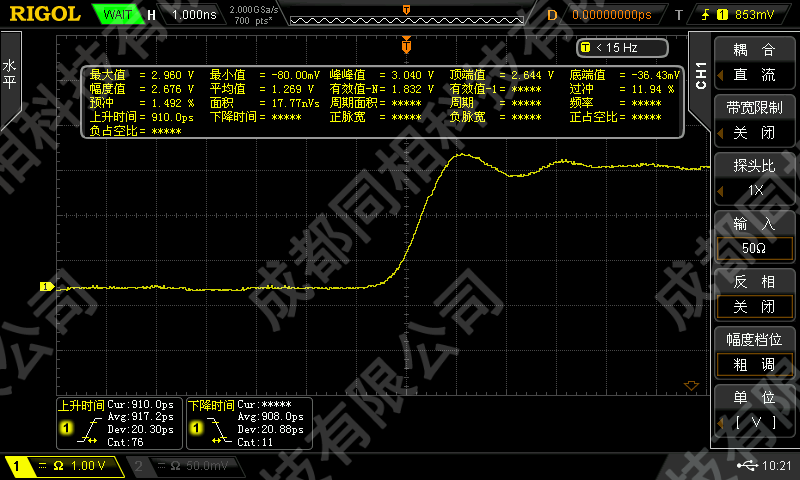

上升下降沿≤1ns
通道間一致性≤150ps，輸出抖動≤10ps(1δ)
設備時延≤10ns
支持自動切換/指令切換/高低電平切換(撥碼開關)等切換模式
產品特性 | 規格名稱 | 指標參數 | 備注 |
產品規格書下載：STZ-MFJ1-16C脈沖分配器 | |||
輸入信號 | 輸入路數 | 2路 | |
輸入頻率范圍 | 1Hz~20MHz | ||
輸入電平 | 2~5V | ||
耦合方式 | 直流 | ||
輸入阻抗 | 50Ω | ||
1PPS輸出 | 輸出路數 | 16路 | |
輸出阻抗 | 50±5Ω | ||
輸出電平 | TTL，≥2.5Vpp | ||
脈沖寬度 | 同輸入 | ||
上升/下降時間 | ≤1ns | ||
通道一致性 | ≤150ps | ||
輸出抖動 | ≤10ps（1δ） | ||
設備時延 | ≤10ns | ||
電源電壓 | 供電電壓 | AC220V±10% | |
功耗 | ≤20W | ||
環境溫度 | 工作溫度 | -20℃→+50℃ | |
儲存溫度 | -40℃→+85℃ | ||

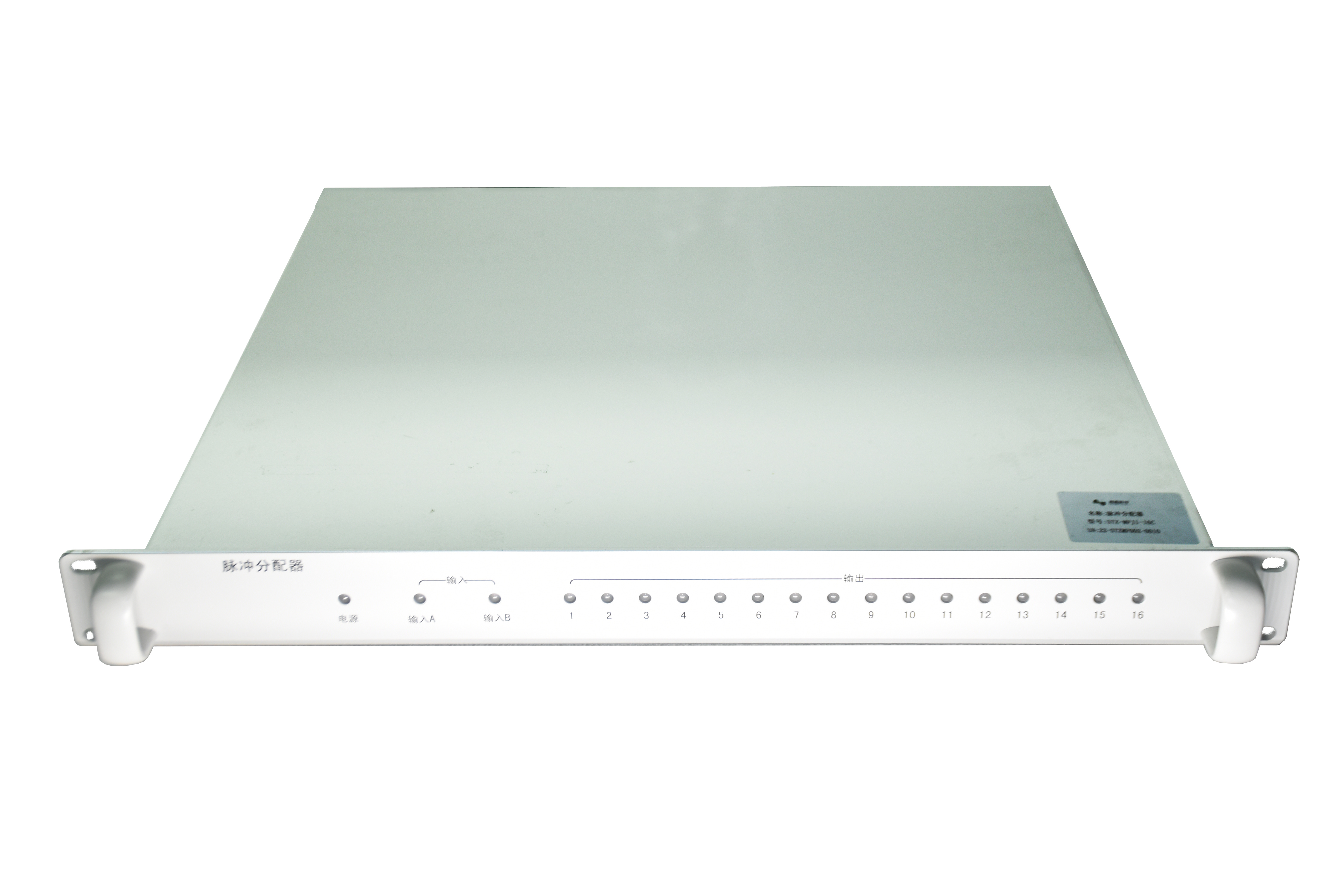

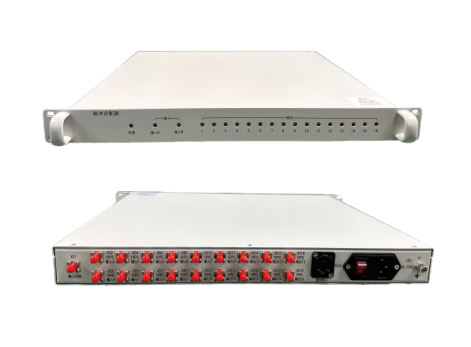

結構 | 尺寸 | 1U標準機箱 | |
射頻接口 | SMA-K | ||
