原子鐘北斗馴服技術——時空精度的飛躍 從10-11到109
在萬物互聯的數字時代，時頻與定位系統有望成為繼電力、通信之后的新型基礎設施。銣原子鐘（銣鐘）憑借其體積小、成本低、可靠性高的特點，成為高精度時間頻率系統的核心載體。借助覆蓋全球的北斗衛星信號，北斗馴服技術可以通過智能算法便捷、高效的實現銣鐘與北斗時空基準的同步，不僅使其性能逼近傳統銫鐘、氫鐘，在動態適應性、環境魯棒性、溯源性等方面也實現跨越式提升。這項技術將本地銣原子的能級躍遷（10-11m），與覆蓋全球的導航定位信號（109m）相結合，物理空間尺度跨越了約20個數量級，是科學工程領域的智慧結晶，在國家安全、經濟建設、科技創新中展現出深遠價值。
原子鐘作為人類迄今最精密的時間基準設備，其穩定性和準確性是決定時頻體系性能的基石。然而，原子鐘在長期運行中面臨兩大挑戰：首先是原子鐘的振蕩頻率會隨時間發生線性或非線性老化漂移，其次是溫度波動、機械振動、電磁場等外部因素可能導致頻率瞬時偏移，甚至造成累積誤差。
北斗馴服同步技術的誕生，正是破解這一難題的“金鑰匙”，通過北斗衛星播發的全球統一時空基準信號，結合智能算法對本地原子鐘進行動態閉環校準，實現“自主守時”與“外部溯源”的雙重保障。北斗的建立擺脫了對GPS，伽利略等外國系統的依賴，構建自主可控的時空基準網絡，為5G、工業互聯網、自動駕駛等提供納秒級同步能力，支撐新質生產力發展，也助力引力波探測、深空導航等前沿領域突破測量精度極限。
補償模型
原子鐘的馴服和守時過程，本質是通過數學模型預測并補償頻率偏差。不同場景下，需靈活選擇模型以實現最優校準效果。
首先在數學上，時間的迭代是通過頻率的驅動，可以用一下表達式進行描述：

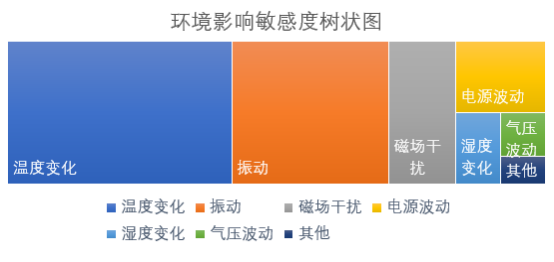

從上述公式我們可以看出，時間的變化實際上是頻率的變化特征的積分效果。而頻率的變化可以從兩個大維度進行考察，時間維度和環境維度。時間維度即頻率隨時間變化的特征（主要指老化），環境維度即頻率隨環境參數，如溫度，振動，大氣壓等參數的變化特征。從環境影響敏感度樹狀圖，可以看出，溫度的影響最大，其次是振動?，F(xiàn)在常規的還是通過環境隔離，即通過保溫層，溫控結構，結構抗震，結構屏蔽等減少環境對頻率的影響。馴服過程中我們主要考慮老化和溫度影響的頻率模型。
n 線性模型（Linear Model）
線性模型適用于銫原子鐘、銣鐘等老化趨勢穩定的設備。其計算復雜度低，適合地面時頻基準站等長期運行場景。
n 二次模型（Quadratic Model）
二次模型適用于氫脈澤鐘、高性能銣鐘等具有非線性漂移特性的設備，在北斗三號衛星載荷中，通過二次模型預判氫鐘的中期漂移趨勢，使星上自主守時能力提升3倍，減少地面站干預頻率。
n 對數模型（Logarithmic Model）
對數模型適用于光晶格鐘、冷原子鐘等超穩頻標系統。該模型可描述頻率漂移的飽和效應，例如某鍶光鐘實驗表明，采用對數模型后，1000小時內的頻率不確定度降低至3E?18，接近量子極限。
n 環境耦合：溫度與振動的動態補償
溫度-頻率模型（Thermal-Frequency Model）
銣鐘對溫度敏感最多可達1E -10/℃，而冷原子鐘可降至1E -15/℃。通過多層隔熱+主動溫控，可以將銣鐘工作溫度波動控制在±0.1°C，再結合二階溫度模型補償，可以實現1E?14量級穩定性（例如星載銣鐘）。
基于以上模型，可以建立頻率的變化模型，可以進行頻率隨時間和環境的補償關系，提升頻率維持性能和守時性能。
濾波與控制
n Kalman濾波
Kalman算法是基于最優狀態估計理論，將原子鐘馴服過程建模為動態系統，通過狀態預測+測量修正的雙重迭代，實現對頻率偏差和相位誤差的最優估計與控制。
狀態方程（系統動力學模型）如下式：
Xk = [△fk, △?k]T 代表狀態向量（頻率偏差、相位差）；A 代表狀態轉移矩陣（描述原子鐘自然漂移特性）； B 代表控制轉移矩陣（描述控制量和狀態的相關關系）；uk-1代表控制向量，在銣鐘馴服中，控制項有兩種，一種是1PPS同步控制，一種是頻率控制，1PPS同步控制是處理大相位秒差的控制，頻率的常規控制，使本地和接收機的秒差穩定到一定的范圍；wk 代表過程噪聲（建模為高斯白噪聲，可以有效驅動動態模型）。
而觀測方程（北斗參考信號測量）如下式：
zk代表觀測量（如北斗1PPS相位差）；vk代表測量噪聲（與接收機性能相關，可以用接收機的RMS進行替換）。
Kalman馴服算法可同時抑制原子鐘內部噪聲（如量子噪聲）和外部測量噪聲（如北斗信號抖動）；適用于衛星運動、車載振動等時變場景；可擴展至溫度、振動等多物理場聯合控制。
n PID馴服
PID基于經典反饋控制理論，通過比例（P）、積分（I）、微分（D）三環節的線性組合，直接消除原子鐘與參考源之間的相位/頻率偏差，核心數學模型如下。
e(t) = ?ref(t) -?local(t) 代表相位誤差；Kp, Ki, Kd 代表比例、積分、微分增益系數；輸出u(t)驅動壓控晶振（VCXO）或DDS。
P項可以快速響應瞬時誤差，但無法消除穩態偏差；I項可平衡累積歷史誤差，消除長期漂移（如銫鐘老化）；D項用于預測誤差變化趨勢，抑制高頻抖動但需謹慎使用，以防噪聲放大。PID直接使用含噪聲的原始測量信號（如北斗1PPS相位差），噪聲會通過微分項（D）放大，導致控制量抖動，影響穩定性。
n Kalman+PID聯合馴服
Kalman作為前置濾波器，通過最優狀態估計剝離測量噪聲（如北斗信號抖動）和過程噪聲（如原子鐘量子噪聲），為PID提供“凈化后”的誤差信號和頻差信號，提升PID的控制效果，PID與Kalman的融合，本質是將“經驗驅動”的經典控制與“模型驅動”的現代估計相結合，既保留了工程實用性，又融入了智能適應性。
時間同步精度與頻率穩定性等多目標的動態平衡
北斗接收機對銣原子鐘的馴服控制是一個多目標協同優化的技術過程，其核心在于通過智能控制算法實現時間同步與頻率穩定的動態平衡。從系統設計的角度看，馴服過程主要包含四個相互關聯的技術目標：首先是實現銣鐘輸出的1PPS信號與北斗接收機的高精度同步，這需要著重優化相位控制算法以確保時間基準的統一性；其次是利用北斗系統時間的長期穩定特性（尤其在10萬秒量級）來修正銣鐘的累積誤差，在保持原子鐘固有短期穩定度的同時改善其長期漂移特性；再次是通過頻率校準將銣鐘的初始頻率準確度提升兩個數量級，確保在北斗信號中斷時仍能較長時間內維持優于1E-12的頻率準確度；最后是構建基于環境參數和運行歷史的頻率預測模型，通過智能補償溫度變化和器件老化等因素對頻率穩定性的影響，盡可能延長自主守時時間。
在工程實現層面，這些技術目標之間存在著微妙的制約關系。相位同步控制雖然能有效減小本地時鐘與參考源的瞬時偏差，但過高的控制頻度會干擾原子鐘的固有頻率特性；而強調長期頻率穩定性的控制策略則可能犧牲短期的同步精度。這種矛盾在北斗信號受環境干擾時尤為顯著——接收機秒差的周期性波動會對傳統銣鐘馴服系統造成雙重挑戰：若降低控制強度以維持頻率穩定度，會導致時間同步誤差累積；若加強相位跟蹤以保持同步精度，又可能破壞已建立的頻率模型。此時需要引入自適應控制機制，根據信號質量動態調整控制參數，在時域同步與頻域穩定之間尋求最優平衡點。特別值得注意的是，銣鐘馴服不應單純追求秒差均方根值的最小化，而應著眼于建立兼顧短期同步精度和長期守時能力的復合型控制策略，這種平衡藝術正是高精度時頻系統設計的精髓所在。
以下是成都同相科技有限公司采用kalman+PID算法實現的馴服同步過程的數據示例。
（縱坐標單位：ns，橫坐標單位：s）
通過上圖可以看出，經過kalman濾波后的秒差數據相比接收機原始秒差，抖動縮小10倍以上，在此基礎上開展控制，能更大程度保證時間同步和頻率控制的最優結合。通過下圖可以看出，實時頻率控制時整體在2E -12范圍以內進行調整，切單次的控制量都在E-13量級，以此控制量所建立原子鐘頻率模型模型誤差會極小，增強其守時特性。
技術發展的未來方向正朝著智能化與融合化演進。一方面，強化學習等人工智能技術被引入控制權重優化，通過模擬不同環境下的相位-頻率博弈關系，自主尋找帕累托最優解；另一方面，量子傳感技術的突破為環境擾動監測提供了新手段，例如基于冷原子干涉儀的振動測量可將補償精度提升兩個數量級。這些創新不僅增強了馴服系統的適應性，也為多目標協同提供了新的方法論——當控制邏輯從“人工預設”轉向“自主演進”，銣鐘馴服技術將真正實現從精密儀器到智能系統的跨越。
馴服技術在成都同相科技產品中的應用
我司自主研發的銣原子鐘馴服技術已實現模塊化、標準化，成功應用于全系列銣鐘產品。通過智能參數調節系統，可精準適配不同應用場景下時間特性與頻率特性的優化需求。
STM-RB-N常規銣鐘、STM-Rb-H高性能地面鐘、STM-Rb-S超薄銣鐘及STM-Rb-M微型銣鐘均搭載該核心馴服技術，并針對不同的性能要求和應用場景進行不同的模型選擇。針對微型銣鐘的移動守時需求，系統通過增強同步控制權重系數和構建溫度特性學習模型，有效提升環境適應性；而STM-Rb-H高性能地面鐘則采用二次頻率補償模型與溫度聯合建模技術，在物理補償基礎上疊加數字補償算法，使其頻率穩定度達到行業領先水平。
為輔助用戶進行守時性能預估，同相科技同步開發了便捷、免費的評估工具供大家使用（訪問路徑：官網https://www.news.jzworks.cn/Info_calc.shtml或微信小程序。因水平所限，網頁設計可能存在bug，還請大家反饋，我們予以改進）。以STM-RB-N常規銣鐘為例，經8小時馴服后，其頻率準確度可達1E-12。系統通過動態漂移補償技術，將標稱5E-12/天的頻率漂移抑制至1E-12量級。當采用線性漂移模型（k=0.001，b=0.001）時，186,400秒守時誤差可控制在387.5納秒以內。對于STM-Rb-H等高端銣鐘，我們創新引入二次項漂移模型，通過計算漂移變化率實現更高精度的長周期守時預測，使該型銣鐘的三天守時精度可以優于30ns。
歡迎業界同仁關注我司持續創新的技術與產品。我們始終致力于通過自主可控的核心技術，為用戶提供高效能的時頻解決方案，期待與您共同探索精準時頻技術的無限可能。
